CNC精密加工产品外观缺陷以及检验标准有哪些?
来源: 时间:2021-10-20


CNC精密产品加工表面缺陷:

无手感划伤: 手指感觉不到的狭长且浅的沟痕

有手感划伤: 手指感觉到的狭长且深的沟或槽

压伤: 因模部或夹具上有异物与产品接触挤压而产生的凹坑

裂痕: 产品因弯曲等原因而产生外表面局部破损

刺: 因CNC加工或其他加工工艺而产生材料边缘翻边现象

氧化: 金属表面腐蚀现象

喷涂颜色不均匀对比

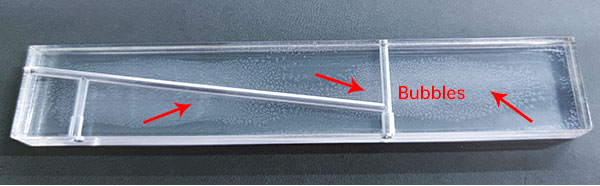

表面有气泡

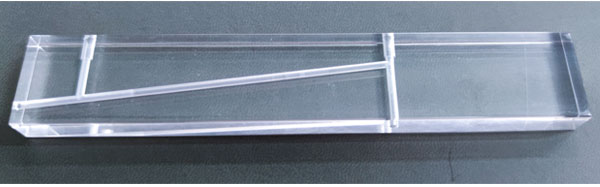

合格精密加工产品

CNC精密产品表面处理缺陷:

水迹: 洗净后,有普通茶色的残留物存在

             色差: 电镀产品因光泽和色调方面不均匀而产生颜色不一致现象

           杂质: 电镀中产品因清洗不干净而产生镀后表面有异物残留

气泡: 在电镀过程中出现的起泡现象

 生锈: 因电镀不良而产生金属表面氧化

露底:产品局部部位无镀层漏底材

粗糙面: 电镀后表面出现凹凸不平现象


CNC精密加工产品外观检验标准

备注:A级面: 用户总是会看到的表面,如:前面与顶部。

           B级面: 用户可能会面对的表面,如:侧面。

          C级面: 用户较少看到的表面,如:背面与底部

产品加工表面缺陷



缺陷类别

A级

B级

C



手感划伤

不允许

同一个面宽度≦0.2mm,长度≦20mm允许有 3处

可接受



有手划伤

不允许

同一个面宽度≦0.2mm,长度≦10mm允许有 1

同一个面宽度≦0.2mm,长度≦10mm允许有 2处



不允许

同一个面长*宽≦0.04mm且只能有 1

同一个面长*宽≦0.04mm且只能有 2



裂痕

不允许

不允许

不允许



毛刺

不允许

0.02mm以下且无明显手感

0.02mm以下无明显手感



氧化

不允许

不允许

不允许



表面处理缺陷



水迹

不允许

600㎜距离看不到

不超过表面的10



色差

不允许

600㎜距离看不到

900㎜距离看不到



杂质

不允许

600㎜距离看不到

允许10%表面杂色



气泡

不允许

不允许

不允许



生锈

不允许

不允许

不允许



露底

不允许

不允许

不允许



粗糙面

依据图面的粗糙度要求进行检验

不允许

无明显手感可接受

苏州康丽达精密电子有限公司专注于生产高精度精密零部件加工,并提供全套解决方案。拥有“CMM,YVM2.5D, MICROSET,Height Gauge 等主要检测设备,通过了ISO9001:2015 、 ISO13485:2016、AS9100D、GJB9001认证体系,为客户产品高质量高精度的要求保驾护航。
